◆ 叠螺污泥脱水机的工作原理

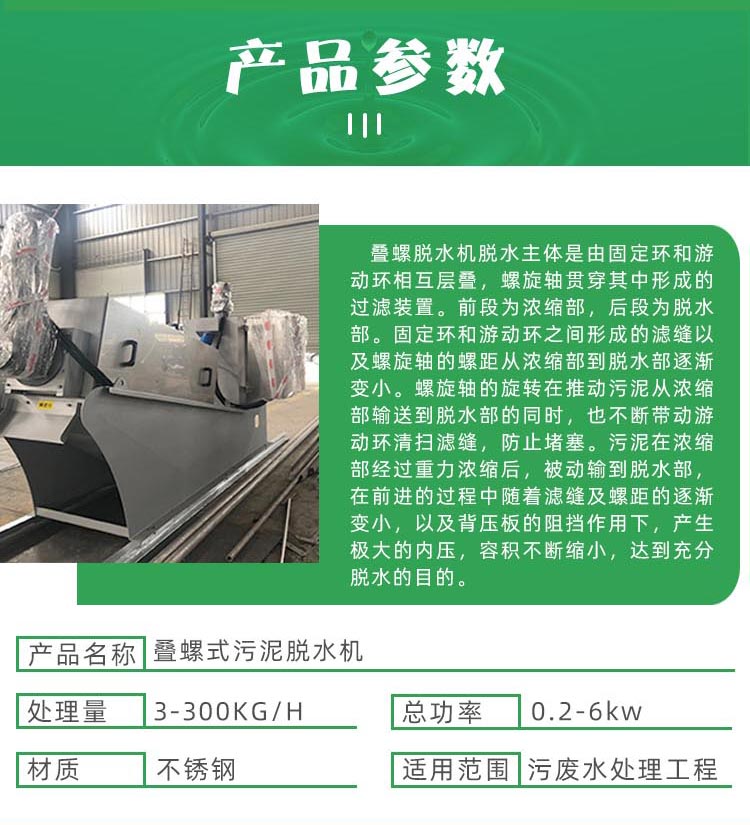

脱水机叠螺主体是由固定环和游动环相互层叠成圆 筒,螺旋轴贯穿其中形成的一种过滤装置。因螺旋轴 的内径比游动环的内径大,所以螺旋轴的旋转就带动 游动环做圆周运动,防止堵塞。固定环和游动环之间 的空隙沿着泥饼出口方向,从浓缩部到脱水部逐渐变 小。污泥在浓缩部通过重力浓缩后,被运输到脱水部, 在排出口背压板产生的内压作用下达到强行脱水。
◆ 叠螺污泥脱水机的工作流程
1.通过污泥输送泵,污泥被输送到污泥输送口。
2.污泥通过计量槽调整流量后被输送到絮凝混合槽内,通过搅拌机进行充分搅拌混合。
3.通过搅拌机充分搅拌形成较大矾花后,被送入叠螺主体内。
4. 送入的矾花在浓缩部一边进行重力浓缩一边向脱水部方向移动。
5.脱水部的游动环和固定环之间的空隙变狭窄,再通过调整位于排出口的背压板而进一步加 压脱水,最后排出泥饼。

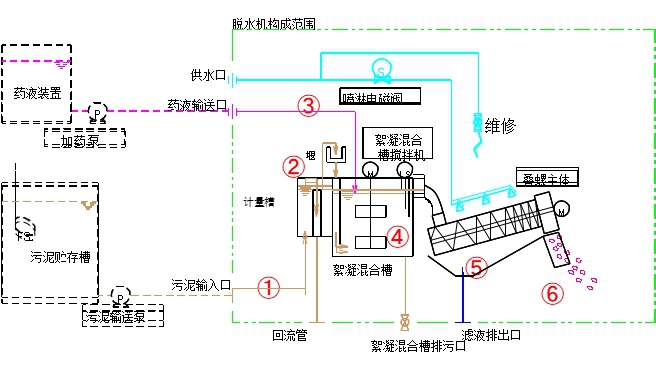

通过污泥输送泵将污泥贮存池内的污泥输送到计量槽。
被输送到计量槽的污泥,通过四角堰定量地流到絮凝混合槽,多余的部分从液位调整管回流。
在絮凝混合槽内加入高分子絮凝剂,经过搅拌,污泥和高分子絮凝剂充分反应形成稳定的矾花并被送入叠螺主体。
在螺旋轴作用下,矾花在浓缩部进行重力浓缩的同时向脱水部推进。
脱水部的游动环和固定环的间隙逐渐变小,并且在泥饼排出口有背压板形成前进的阻力,保证污泥在脱水部充分脱水,最后以泥饼的形式排出。

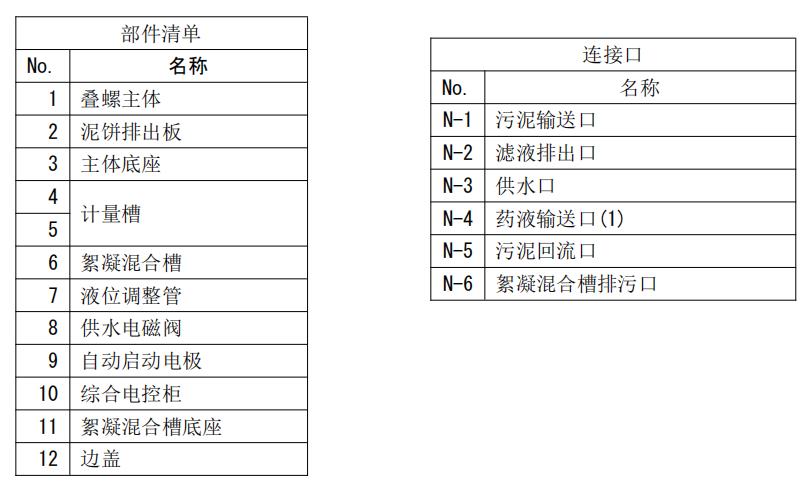

■ 各部位名称

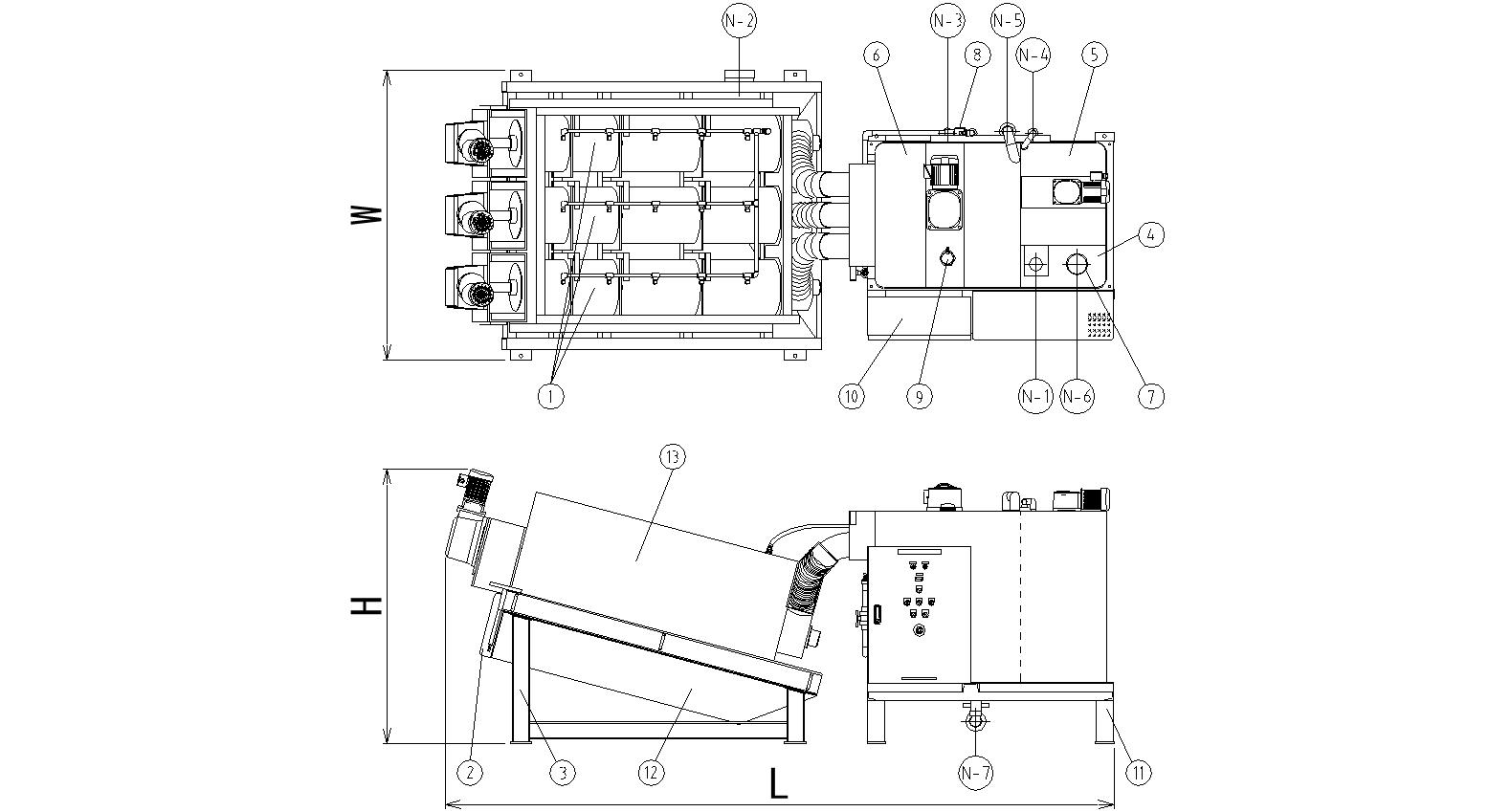

< 例:DDL-303F/SA机型 >
◆ 选型参照
污泥处理量=DS标准处理量÷污泥浓度
机型 | DS标准处理量 | 污 泥 处 理 量 | ||||||
低浓度-高浓度 | 2000mg/L | 5000mg/L | 10000mg/L | 20000mg/L | 25000mg/L | 50000mg/L | ||
DL101 | 3kg/h | 5kg/h | 1.5m3/h | 0.6m3/h | 0.5m3/h | 0.25m3/h | 0.2m3/h | 0.1m3/h |
DL131 | 10kg/h | 10kg/h | 3m3/h | 1.2m3/h | 1m3/h | 0.5m3/h | 0.4m3/h | 0.2m3/h |
DL201 | 20kg/h | 20kg/h | 6m3/h | 2.4m3/h | 2m3/h | 1m3/h | 0.8m3/h | 0.4m3/h |
DL202 | 30kg/h | 30kg/h | 9m3/h | 3.6m3/h | 3m3/h | 1.5m3/h | 1.2m3/h | 0.6m3/h |
DL301 | 50kg/h | 50kg/h | 15m3/h | 6m3/h | 5m3/h | 2.5m3/h | 2m3/h | 1m3/h |
DL302 | 100kg/h | 100kg/h | 30m3/h | 12m3/h | 10m3/h | 5m3/h | 4m3/h | 2m3/h |
DL303 | 150kg/h | 150kg/h | 45m3/h | 18m3/h | 15m3/h | 7.5m3/h | 6m3/h | 3m3/h |

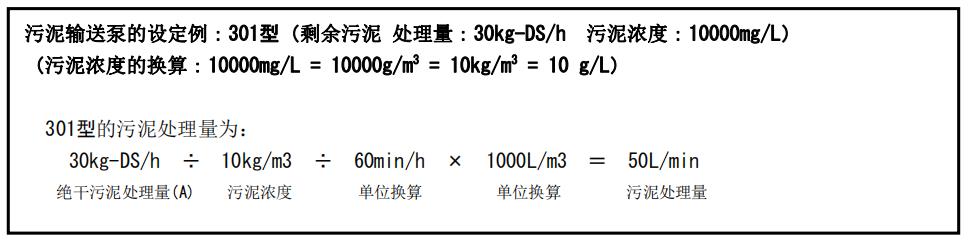

■污泥输送泵的进泥量设定
请结合机器的处理能力设定合适的进泥量。另外,聚合铁的反应时间约为3分钟左右,设定时也应加以考虑。

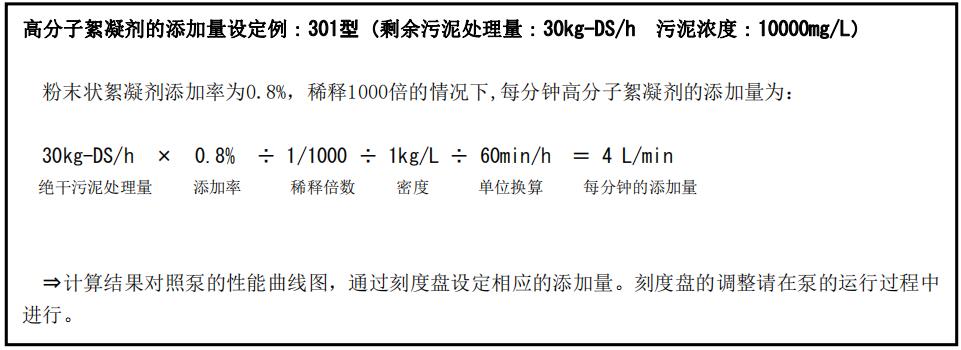

■ 高分子絮凝剂加药泵的添加量设定
请根据污泥处理量和污泥浓度来设定高分子絮凝剂的添加量。
