一、概述

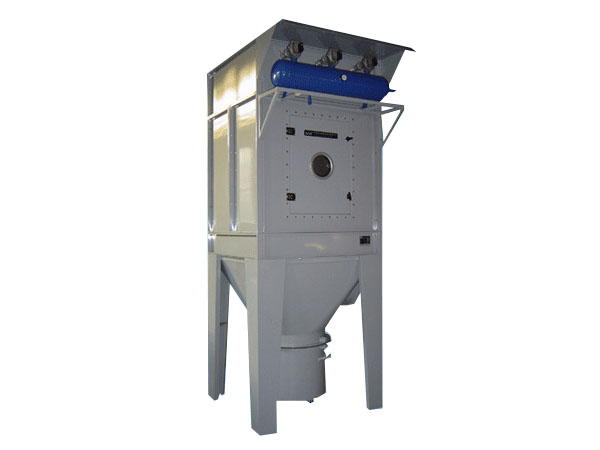

DMC型脉冲喷吹布袋式除尘器，是一种高效率经济实用型的布袋除尘器，它有占地面积小、结构简单、维护管理方便、能耗少、运转平稳、故障率低、宽容度大、除尘效率高等优点。
二、结构
本设备组成部分有
1)净气室
由净气室壳体、气包、电磁脉决烟、喷吹管、顶检修门、出风口及顶护栏组成。
2)箱体
箱体除本身壳体外，上平面有花板，花板孔内配置滤袋及袋笼，袋笼上口配有文氏管(引射器)，箱体的一侧配有进风隔道，端面配有进风口。进风口设置在中箱体2m高度范围内，其自由度较大，有利于与进风管高度相对应。
3)灰斗
灰斗上口用法兰与箱体下口法兰联接，下口配∅300手动插板阀， 代号为"A"式，翻板阀下面配灰罐，操作人员定期放灰，将灰罐储存的灰运到指定地点；较大规格的， 既可多灰斗(A式)。也可采用螺旋输送机加星型卸灰阀卸灰，代号为“S"
灰斗上口用法兰与箱体下口法兰联接，下口配∅300手动插板阀， 代号为"A"式，翻板阀下面配灰罐，操作人员定期放灰，将灰罐储存的灰运到指定地点；较大规格的， 既可多灰斗(A式)。也可采用螺旋输送机加星型卸灰阀卸灰，代号为“S"

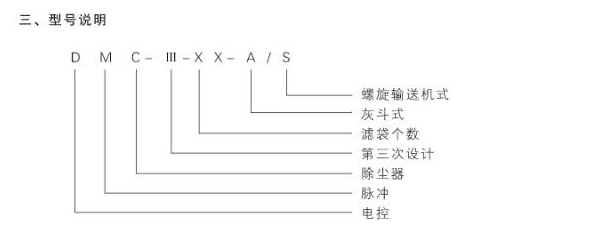

三、型号说明
4)其它
(1)设备控制系统采用PLC或CPU编程控制
(2)本设备配有工作爬梯、 顶护栏，在现场装配。
四、工作原理
该除尘器主要改进处是将进出风口设置在箱体的两个侧面，在箱体内设置导流分布格栅板，形成旁侧进风。当含尘气体进入除尘器后，被格栅板阻挡，大部分气体在导流格栅板作用下进入含尘过滤室及灰斗，较大颗粒失去惯性的能量，在自身重力作用下以及与壁板碰律后落入灰斗底部被捕集，起到初级除尘的作用，因而该除尘器允许入口浓度可高达500g/m³，不需要另行增加初级除尘器装型，既减少了占地面积，又节约了投资费用。被初级处理的含尘气体，进入过滤室，被滤袋过滤，经过滤的干净气体经过净气室排出。
五、其它设置
若在用户要求时可增加如下设置
1、压差显示器，用于观察除尘器的阻力变化情况。
2、有防爆要求的场合，可设置铝膜或翻板式防爆门，配防静电滤料，以防发生事故。
3、在高温烟气条件件下应据情配置耐高湿滤袋和温度传感仪及冷风阀。由电控柜控制。当温度超过设定值时，自动打开冷风阀降温，壳体需进行保温处理
六、非标规格可根据用户实际情况另行设计
