含有粉尘及硫化物的锅炉烟气进入文丘里喉管后，由于喉管断面积不变，管内静压下降到最低值，并维持不变，此时气流流速达到最高值；气流进入渐扩管，由于断面积逐扩大，管内静压逐渐得到恢复，气流流速也逐渐下降。在收缩管末端或喉管处通过喷嘴引入洗涤液，该处的气流速度就很高，由喷嘴喷出含有碱性的洗涤液在高速气流的冲击下，进一步雾化成更细小的雾滴，而且气、液、固（粒尘）三相的相对速度都很大，使它们得以更充分混合，从而增加了二氧化硫与碱液滴混合的机会，使大部分的二氧化硫和碱性液滴得以充分反应，达到脱硫目的。另一方面，由于碱性洗涤液雾化充分，使气体达到饱和程度，从而破坏了尘粒表面的气膜，使尘粒完全被水汽润湿。当气体进入扩散管后，这些被水润湿的尘粒与雾滴之间，以及不同粒径的尘粒或雾滴之间，在不同惯性力的作用下，在相互碰撞接触中凝聚成粒径较大的含尘液滴。这些较粗的含尘液滴随气流进入旋流式水膜除尘器后，在重力、惯性力、离心力的作用下，从气流中分离出来，从而达到净化目的。
二、设备结构与原理
新一代高效低阻旋流式水膜脱硫除尘器是在原有麻石水膜除尘器的基础上改进而成。具有安装方便、施工周期短、使用寿命长、价格低等优点，是新一代锅炉烟气除尘治理的理想产品。

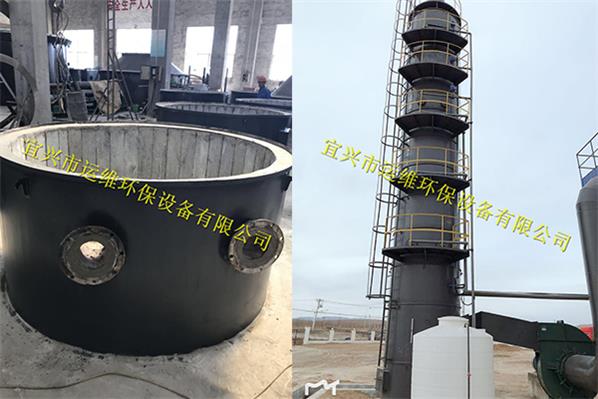

旋流式水膜脱硫除尘器主要由主筒体、上部注水槽、下部溢水孔、清理孔等组成，其工作原理是：含尘气流通进入筒体,筒体是一个圆形筒体，水从除尘器上部注水槽进入筒内，使整个圆筒内壁形成一层水膜从上而下流动，烟气由筒体下部切向或蜗旋进入，在筒体内旋转上升，含尘气体及硫化物在离心力作用下始终与筒体内壁面的水膜发生摩擦，这样含尘气体被水膜湿润，含硫气体被碱液中和,尘粒随水流到设备底部，从溢水孔排走，在筒体底部封底并设有水封槽以防止烟气从底部漏出，有清理孔便于进行筒体底部清理。净化后废水由底部溢流孔排出进入沉淀池，沉淀再次中和，循环使用。净化后的气体，通过筒体上部锥体部分引出，从而达到除尘脱硫的目的。
三、特点
文丘里喷淋装置和旋流式水膜脱硫除尘器的特点：造价低，安装方便，重量轻，降低了设备价格，是用户理想的锅炉配套产品。
(1)文丘里雾化装置以文氏管为基础优化改进而成，保留文氏管的优点。
(2)文丘里为矩形截面，卧式布置，方便安装。
(3)文丘里喷淋装置为内喷顺流式，雾化均匀，316L或同等的材料制作。
(4)文丘里内烟气流速极高，耐磨材料能保证文丘里的正常使用。采用机械加工的花岗岩，内表面光滑，耐腐蚀，耐磨损，耐高温，降低烟气的摩擦和压力损失。
(5)水膜脱硫除尘器烟气进口采用切向进口方式，空气动力场合理，提高除尘脱硫效率和减少系统阻力。
(6)筒体采用外部碳钢结构，内衬花岗岩，中间浇注料模具成型，内表面光滑，能承受350℃以下的高温烟气，设备整体强度大大增加，同时延长了设备的使用寿命。
(7)内部水膜系统由环形水管和水槽组成，水槽形成的水膜保证在筒体内壁形成连续不断的水膜层，避免漏膜断膜现象，这是保证除尘脱硫效率的一个主要因素之一。
(8)水槽材质为耐酸碱耐高温的陶瓷烧结而成，采用分段溢流结构，水膜均匀，耗水量减少。
(9)水槽和筒体制作为整体结构，确保水槽处不漏水漏风，水槽外挡板能更好的防止水膜层被烟气冲击、破坏和带走。
(10)内部平整光滑，使耗水量降低至原来的2/3，降低了运行成本。
(11)安装简单，一般每节1米，现场吊装1天即可安装完成，减少了施工周期。
(12)因采用本体每节1米，内部没有接缝，每节接口处有凹凸形接缝，安装时用呋喃树脂胶泥在缝口连接，确保连接处不漏水。
(13)由于XL型旋流除尘器重量轻，从而减少了基础和运输的成本。
四、主要技术性能和参数
除尘效率：95～98％
脱硫效率：72～89％
进口烟速：17～22m/s
筒体阻力：＜700Pa，含文丘里喷淋装置＜1200pa
除尘后烟气温度：50～80℃
五、安装
(1)XL旋流式水膜脱硫除尘器应根据选用型号及安装地点地质情况设计除尘器基础，基础一定要平整。
(2)除尘器供水系统、风管、沉淀池等附属设施应在安装施工时统筹设计。
(3)安装时下部一节排污口需面对水池方向，方便除尘脱硫后污水进入水池。
(4)安装时设备进口需面对锅炉烟气出口，连接风管需光滑过渡，减少系统阻力。
(5)筒体连接处采用呋喃胶泥，应按配方配制，确保不漏水不漏风。
(6)进出口烟道尺寸根据我厂法兰尺寸制作连接。
六、运行维护
(1)运行前应检查质量是否符合要求，供水系统畅通，排灰口水封严密不漏。
(2)运行前，应先开引风机，再向供水系统供水，停炉时，应在关闭引风机前停止向系统供水。运行中，筒体绝对不允许断水。
(3)采用含碱性废水或锅炉冲渣水中和沉淀池中含酸性废水，经废碱水中和后的废水沉淀过滤后，循环使用。
(4)经常检查沉淀池里的尘渣并清理，保持水沉淀的空间。
(5)定期检测循环池水的pH值，并根据检测结果采取相应的释放碱液程序。（检测可采用pH试纸）当pH试纸变成深红色时应立即加入碱液。建议循环池的水常处于碱性状态（PH值保持9～10）。
(6)当脱硫剂中含有石灰时，如长时间停运（5天以上），应放空筒体底部的水，同时用清水对溢水槽进行冲洗，防止石灰水沉淀在水槽内造成水槽堵塞。
七、技术经济特点
本烟气治理工程使用我厂新一代XL型旋流式水膜脱硫除尘器，具有以下技术经济特点。
(1)投资适当、运行费用低；
(2)除尘效率高，不产生二次污染；
(3)设备阻力小；
(4)保证设备使用寿命10年；
(5)适应范围广，适应性强。
