一、概述

CTM型沉流式滤筒除尘器，是由本公司综合国际上多种滤筒式除尘器，通过优化结构研制成功的。在同等过滤面积和处理风量的条件下，它的体积只有布袋除尘器的1/4，价格仅为布袋除尘器的80-90%。对于过滤大于1um的粉尘，效率可达99.99%，接近零排放，由于它体积小、重量轻、耐腐蚀、抗粘性、抗静电、效率高、管理简单、维修方便、安装灵活等优点，广泛适用于非高温的各种粉尘污染的场合，它将逐步成为布袋除尘器的换代产品。

二、滤筒

该除尘器的滤料采用高科技技术制成，对表面进行特殊处理，具有一定的刚性，滤料折叠成圆筒形，最大限度地缩小了设备的体积。滤料表面光滑，呈疏水性，它不但对一般性粉尘有良好的过滤效果，还适用于一定湿度的气体和粘性粉尘，克服了布袋除尘器粉尘结露堵塞布袋的问题。

滤筒在使用过程中，每过半年，打开盖板将滤筒沿轴心旋转180°，再过半年左右，将滤筒卸下，更换前后上下安装位置，以改变滤料受灰部位。滤简经过长期使用以后，如有油污，可以拆下来用水喉冲洗或洗涤剂洗，干燥后重复使用。拆卸时只要在箱外打开滤筒端盖，即可顺利抽出，实现了箱外换筒及检修的清洁管理。滤筒常工作寿命为两年。

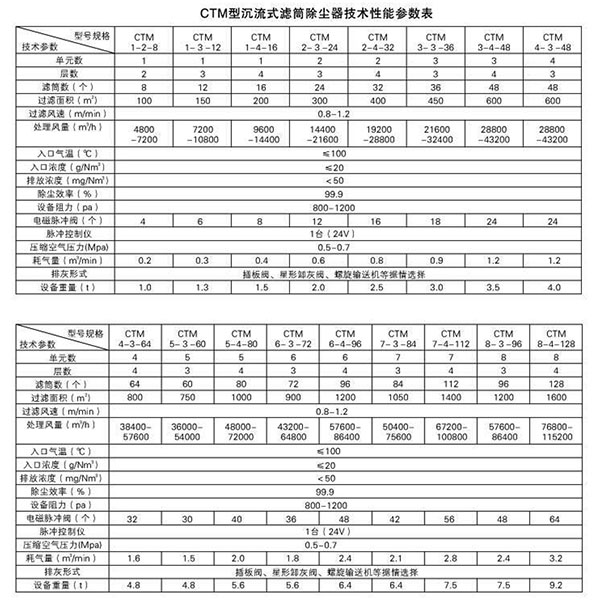

三、设备规格

该除尘器的规格由滤简排数及层数决定，每2列为1单元，1单元有2层(8筒)、3层(12筒)和4层(16筒)，当处理大风时，单元数可无限增加，并联布置。从3单元起至8单元，只有3层和4层两种规格。

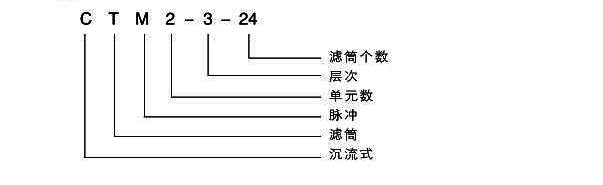

型号规格命名：

四、浓度及温度

1、该除尘器允许干燥粉尘入口浓度为20g/m³；粘性粉尘入口浓度为10g/m³；当超过此浓度时，建议在前级增设预除尘设备。

2、该除尘器适应最高温为120°C，当超过此温度时，需采取降温措施。

五、单个滤筒的各项参数

六、单个滤料筒过滤风速选取表

选取过滤风速的原则是粘性或高浓度粉尘选取较低过滤风速，干性或低浓度粉尘选取较高过滤风速。

七、清灰耗气

该除尘器采用脉冲清灰，每2个滤筒为1组。配用1个G1"电磁脉冲阀，按时间顺序或差压清灰。清灰需要空气压力为0.5-0.7MPa，喷吹时间0.5MPa为0.2S/次， 0.7MPa为0.15S/次，耗气量按每简0.025m/min计算，即24个滤筒的耗气量应为0.025 ( m' /min) x24=0.60 (m /min)。喷吹时间间隔根据现场实际进行调节, 一般一个脉冲周期约为2-4分钟。

八、进风方式的选择

(一)进风方式有三种:

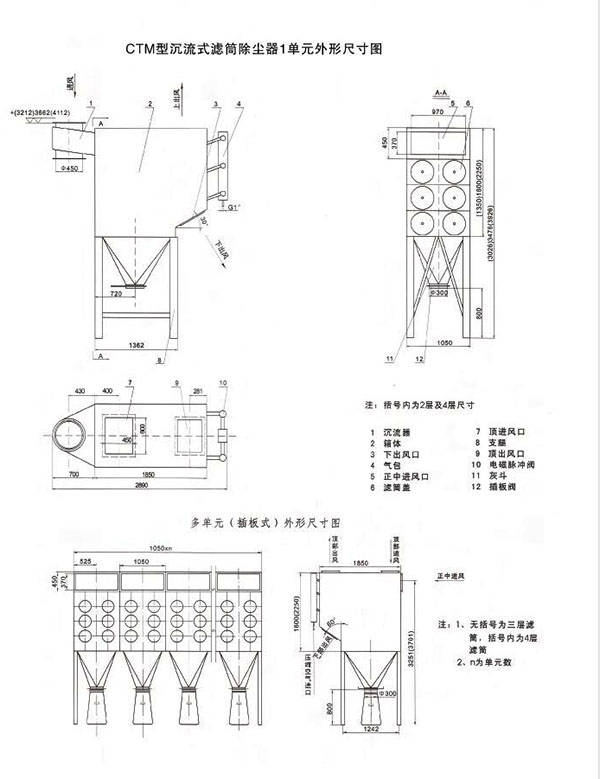

1.设置沉流器，它不但使进风均匀，而且可以防止粗粒子粉坐直接冲击滤料，该沉流器上下法兰用盖板封没，上面法兰用作进风，下面法兰用于卸除粗颗粒灰尘。

2.若去掉沉流器，即可以看到个内法兰，用盖板盖没，由用户配置正中进风。

3.拆除顶部盖板，(件9)可作为顶部进风口。

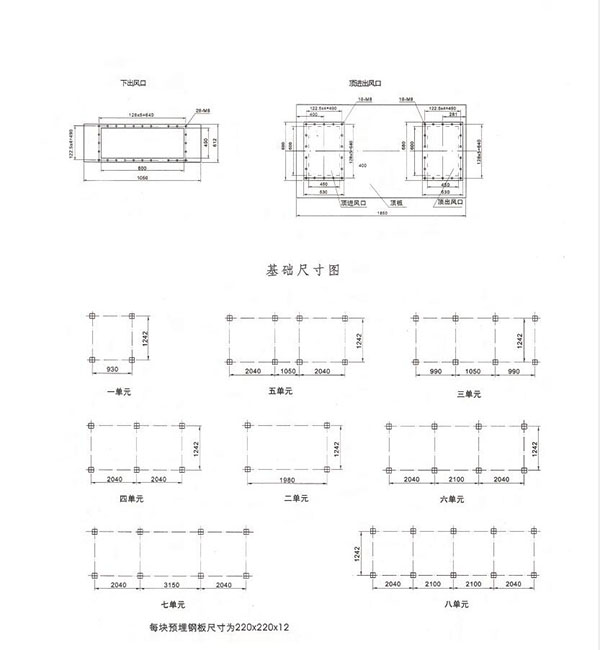

(二)出风方式有二种:

1.顶部盖板，(件11)拆除此盖，可作为顶出风，直联引向风机，也可以制一个天圆地方(变径管)，风机座落在天圆地方上，风机为水平出口，该设备若设置于室内，一般采用此方法。

2.下部斜面盖板，( 件3)拆除此盖，可作为下出风口，节省了管道，斜板上出风口尺寸与顶部相同。在安装过程中，用户可以直接在盖板上制作矩形或圆形过渡管件。

当在特殊的环境中，也可以考虑从侧面出风，当用户作此考虑时，定货时须向本公司说明。本公司据情另作设计。

当单元并联时，其各单元均需设置进出风口管道与主进出风口管道联接。

九、卸灰装置

说明书上卸灰装置绘制的是插板阀，每个灰斗容积0.45m,工人需定时放灰，如果连续放灰，可加设200 x200星形阀，多台并联可增设螺旋输送机。
